高頻焊接翅片管散熱器傳熱面積的計算

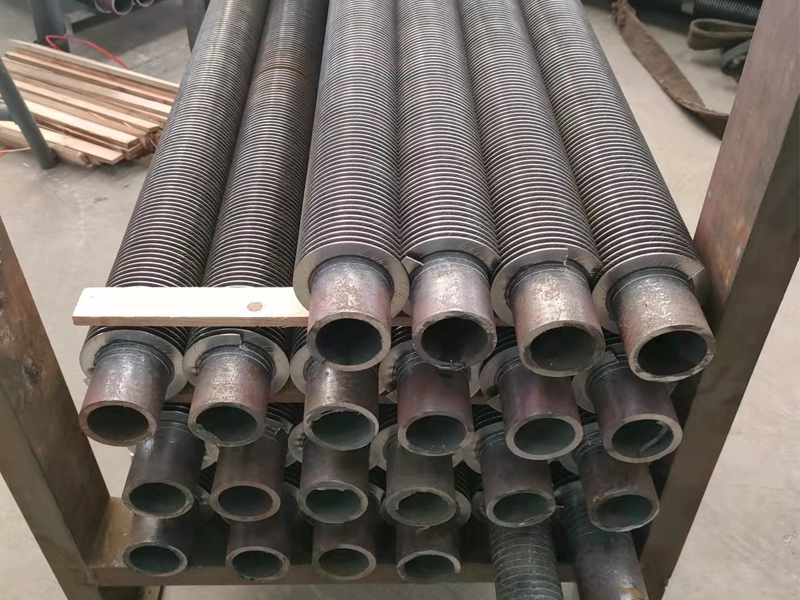

　　片管的面積是管子外徑擴大的總面積之和，包括三個部分、底座面積、翅片前后兩個面的面積。大頭針有*ding的厚度，所以還要加上大頭針頂DUAN的面積。當然，基礎管面積要扣除被大頭針厚度覆蓋的部分。簡單地說，暴露在空氣中的面積都要累計。為了便于計算，經常忽略螺旋形狀擴張增加的部分，將梯形銷視為矩形，這兩部分對計算結果差異的影響很小，因此可以忽略。

　　翅片管的單位熱量交換面積是指每米長度的翅片面積。例如：例如，底座管直徑25mm、銷外徑50mm、雕刻距離2.5mm、雕刻厚度0.35mm、蓋子厚度0.5 mm。

　　現在，基礎管道面積不再是25毫米，加上2個蓋子厚度后為26毫米。每米400個針腳，400個針腳厚度為400*0.35/*0=0.14米，可以看作是針腳頂部的累計厚度，計算基礎管表面積時也要扣除這0.14米的長度。*個;機構表面積總和=0.026*3.14*0.86=0.0703平方米/米

　　兩個;翅片管的翅片正面和背面面積可以看作是大的圓形面積，可以減少圓形面積X2。

　　大圓面積=0.025*0.025*3.14=0.0019625

　　小圓面積=0.013*0.013*3.14=0.00053066，

　　結果=(0.0019625-0.00053066)* 400 * 2=1.145472

　　三;針腳頂DUAN面積=0.05*3.14*0.14=0.02198

　　三個部分面積總和=0.0703 1.145472 0.02198=1.23752/米，這是Z準確的計算方法，機翼比率=1.237752/0.0785=15.77
